主要用于进口( TROESTER、MAILEFER) 110KV/CCV、500KV/VCV交联电缆生产线国产配套。

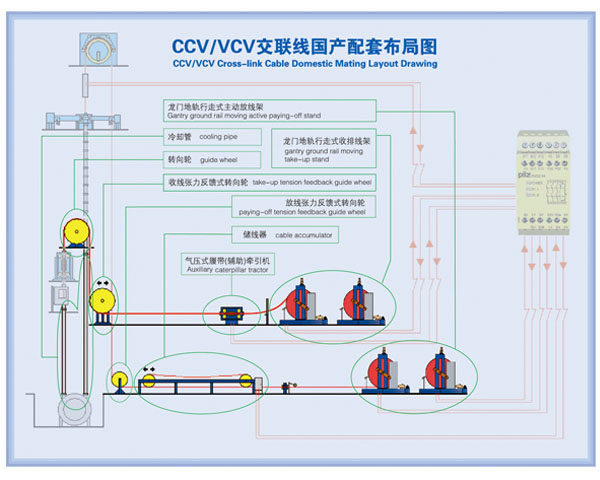

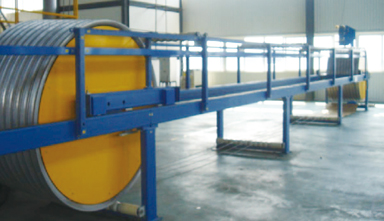

龙门地轨行走式主动放线架——放线张力反馈式转向轮——储线器——气压式履带（辅助）牵引机——收线张力反馈式转向轮——转向轮——龙门地轨行走式收排线架——冷却管——电控及安全防护。

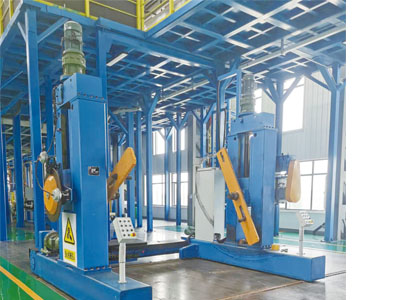

1、龙门地轨行走式主动放线架：

结构形式：单立柱式、双立柱式、“A”型结构式、上置套管、下置套管。

规格型号：LSP2500-3500龙门地轨行走式主动放线架（单立柱） LSP3500-5000龙门地轨行走式主动放线架（双立柱） ALSP2500-5000“A”型龙门地轨行走式主动放线架

电器控制：上位机将控制信号通过ET-200（或profibus）向放 线架发出指令，如放线架启动、停止、正转、反转等等，放线 架也将一些运行指令和故障指令通过ET-200（或profibus）向 上位机传送，使得生产线操作完全自动化，操作工人在上位机 上能直接控制和监视放线架的运行和运行状态。

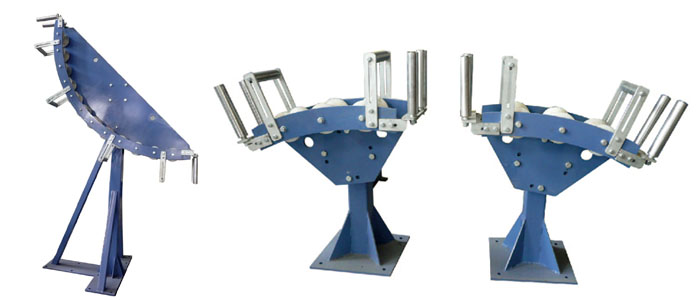

2、放线张力反馈式转向轮：

结构形式：线缆转向轮、气动移动装置、直线导轨、位置传感器等组成。

规格型号：TUR2500

电器控制：张力控制由位置信号(O-10V)通过模拟量输出反馈来控制导向轮的张力(0-100%)，给予储线架信号。

3、储线器

结构形式：矩形管联接，可拆装，储线轮小车滚子链拖动，储线轮材料采用工程塑料或铝合金。

规格型号：MHEDBΦ1690-Φ2500/4+5/120

储线轮直径：Φ1690-Φ2500

储线轮数量：动轮4件、定轮5件

储线长度： 120m

电器控制：上位机控制储线架的启动、停止、导线头的夹紧、松开及模拟量输出作张力给定，储线架上电位器信号及启动、停止状态给上位机，触摸屏显示储线量。

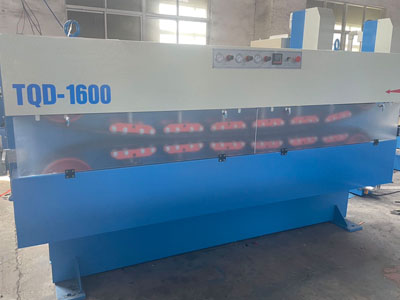

4、气压式履带（辅助）牵引机

结构形式：气动压紧并自动涨紧牵引带，采用变频电机或直流电机和减速器作为动力源，牵引带为两条无缝皮带。

规格型号：TQDⅡ—1600kg

电器控制：PLC控制，牵引速度与生产线速度同步，牵引机上设有电缆长度显示器。

5、收线张力反馈转向轮：

结构形式：线缆转向轮、气动移动装置、直线导轨、位置传感器等组成。

规格型号：TUR2500-3600

电器控制：张力控制由位置信号(O-10V)通过模拟量输出反馈来控制转向轮的张力(0-100%)，给予储线架信号。

6、龙门地轨行走式收排线架

结构形式：单立柱式、双立柱式、 “A”型结构式、上置套管、下置套管

规格型号：LSP2500-3500龙门地轨行走式收线架（单立柱）、LSP3500-5000龙门地轨行走式收线架（双立柱）、ALSP2500-5000“A”型龙门地轨行走式收线架 电器控制：上位机将控制信号通过ET-200（或profibus）向收线架发出指令，如收线架启动、 停止、正转、反转等等，收线架也将一些运行指令和故障指令通过ET-200（或profibus）向上位机传送，使得生产线操作完全自动化，操作工人在上位机上能直接控制和监视收线架的运行和运行状态。

7、冷却管

1Cr18Ni9Ti（不锈钢）冷却管按国际标准生产，可与进口设备对接和互换。 规格型号：DN150-DN250
